Ehilà! In qualità di fornitore di macchine CNC orizzontali, ho constatato in prima persona quanto sia fondamentale selezionare il percorso utensile corretto. Può creare o distruggere il tuo progetto di lavorazione, influenzando tutto, dalla qualità del prodotto finito all'efficienza del processo. In questo post del blog condividerò alcuni suggerimenti su come scegliere il percorso utensile perfetto per la tua macchina CNC orizzontale.
Comprendere i percorsi utensile
Per prima cosa, parliamo di cos'è un percorso utensile. In poche parole, un percorso utensile è il percorso seguito dall'utensile da taglio durante il processo di lavorazione. È programmato nella macchina CNC e determina il modo in cui l'utensile si muove sul pezzo per rimuovere materiale e creare la forma desiderata.
Esistono diversi tipi di percorsi utensile, ciascuno con i propri vantaggi e svantaggi. I tipi più comuni includono:
- Percorso strumento raster o zigzag: Questo è uno dei percorsi utensile più semplici e più utilizzati. Si tratta di spostare l'utensile da taglio avanti e indietro in una serie di linee parallele, in modo simile al modo in cui si falcia un prato. I percorsi utensile raster sono ottimi per sgrossare rapidamente aree di grandi dimensioni, ma potrebbero non essere la scelta migliore per il lavoro di finitura.
- Percorso utensile Contorno: Un percorso utensile di contorno segue il contorno del pezzo, tagliando lungo i bordi per creare una superficie liscia e rifinita. Questo tipo di percorso utensile è ideale per creare forme e profili precisi, ma può richiedere molto tempo, soprattutto per le geometrie complesse.
- Percorso utensile elicoidale o a spirale: I percorsi utensile elicoidali implicano lo spostamento dell'utensile da taglio secondo uno schema a spirale o elicoidale, discendendo gradualmente nel pezzo. Questo tipo di percorso utensile viene spesso utilizzato per eseguire fori profondi o fresare elementi circolari, poiché aiuta a ridurre le forze di taglio e a migliorare l'evacuazione dei trucioli.
- Percorso utensile per tasche: I percorsi utensile di tasca vengono utilizzati per rimuovere materiale dall'interno di un pezzo, creando una tasca o una cavità. Esistono diversi tipi di percorsi utensile per la realizzazione di tasche, inclusi zigzag, spirale e offset, ciascuno dei quali è adatto a diversi tipi di tasche e requisiti di lavorazione.
Fattori da considerare quando si seleziona un percorso utensile
Ora che hai una conoscenza di base dei diversi tipi di percorsi utensile, parliamo dei fattori che devi considerare quando selezioni quello giusto per la tua macchina CNC orizzontale.
1. Materiale del pezzo
Il materiale che stai lavorando è uno dei fattori più importanti da considerare quando si sceglie un percorso utensile. Materiali diversi hanno proprietà diverse, come durezza, tenacità e lavorabilità, che possono influenzare le prestazioni dell'utensile da taglio e il tipo di percorso utensile più adatto.
Ad esempio, se stai lavorando un materiale duro e fragile come l'acciaio inossidabile o il titanio, potrebbe essere necessario utilizzare una velocità di avanzamento più lenta e un percorso utensile più conservativo per evitare scheggiature o rotture dell'utensile da taglio. D'altro canto, se si lavora un materiale più morbido come l'alluminio o la plastica, è spesso possibile utilizzare una velocità di avanzamento più rapida e un percorso utensile più aggressivo per aumentare la produttività.
2. Geometria del pezzo
Anche la forma e la complessità del pezzo sono considerazioni importanti quando si seleziona un percorso utensile. Geometrie semplici, come superfici piane o bordi dritti, possono spesso essere lavorate utilizzando un percorso utensile raster o di contorno di base. Tuttavia, geometrie più complesse, come superfici curve, tasche o fori, potrebbero richiedere un percorso utensile più avanzato, come un percorso utensile elicoidale o con tasche.
È anche importante considerare le dimensioni e la posizione degli elementi che stai lavorando. Ad esempio, se stai lavorando un foro piccolo e profondo, potrebbe essere necessario utilizzare un percorso utensile elicoidale per garantire che l'utensile da taglio possa raggiungere il fondo del foro senza rompersi. Allo stesso modo, se si sta lavorando una tasca di grandi dimensioni, potrebbe essere necessario utilizzare un percorso utensile di tasca che minimizzi il numero di cambi utensile e riduca il tempo di lavorazione.
3. Operazione di lavorazione
Il tipo di operazione di lavorazione che stai eseguendo è un altro fattore importante da considerare quando si seleziona un percorso utensile. Diverse operazioni di lavorazione, come sgrossatura, finitura, foratura o fresatura, richiedono diversi tipi di percorsi utensile per ottenere i migliori risultati.
Ad esempio, le operazioni di sgrossatura in genere comportano la rimozione rapida di grandi quantità di materiale, quindi un percorso utensile raster o a zigzag potrebbe essere il più adatto. Le operazioni di finitura, d'altro canto, richiedono una finitura superficiale più precisa e liscia, quindi un percorso utensile a contorno o a spirale potrebbe essere una scelta migliore.
4. Utensile da taglio
Anche il tipo e la dimensione dell'utensile da taglio che stai utilizzando possono influenzare la scelta del percorso utensile. Diversi utensili da taglio hanno geometrie, rivestimenti e design dei taglienti diversi, che possono influenzare le prestazioni dell'utensile e il tipo di percorso utensile più efficace.
Ad esempio, una fresa a testa sferica viene spesso utilizzata per la lavorazione di superfici curve, poiché può fornire una superficie liscia e finita. Tuttavia, una fresa a testa sferica potrebbe non essere la scelta migliore per sgrossare aree di grandi dimensioni, poiché potrebbe non essere efficiente quanto una fresa a testa piatta.
È anche importante considerare il diametro e la lunghezza dell'utensile da taglio. Un utensile da taglio di diametro maggiore può rimuovere il materiale più rapidamente, ma potrebbe non essere in grado di raggiungere spazi piccoli e stretti. Un utensile da taglio più lungo può penetrare più in profondità nel pezzo, ma potrebbe essere più soggetto a flessione e vibrazioni.
5. Capacità della macchina
Infine, è importante considerare le capacità della tua macchina CNC orizzontale quando selezioni un percorso utensile. Macchine diverse hanno velocità massime del mandrino, velocità di avanzamento e velocità di accelerazione diverse, che possono influenzare le prestazioni dell'utensile da taglio e il tipo di percorso utensile più adatto.
Ad esempio, se la tua macchina ha un'elevata velocità del mandrino e una velocità di avanzamento elevata, potresti essere in grado di utilizzare un percorso utensile più aggressivo per aumentare la produttività. Tuttavia, se la macchina ha una velocità del mandrino e una velocità di avanzamento inferiori, potrebbe essere necessario utilizzare un percorso utensile più conservativo per evitare di sovraccaricare la macchina e danneggiare l'utensile da taglio.
Suggerimenti per ottimizzare il percorso utensile
Dopo aver selezionato il percorso utensile corretto per la tua macchina CNC orizzontale, ci sono diverse cose che puoi fare per ottimizzarne le prestazioni e migliorare la qualità dei risultati di lavorazione.
1. Utilizzare i giusti parametri di taglio
I parametri di taglio, come la velocità del mandrino, la velocità di avanzamento e la profondità di taglio, hanno un impatto significativo sulle prestazioni dell'utensile da taglio e sulla qualità della superficie lavorata. È importante scegliere i parametri di taglio corretti in base al materiale del pezzo, all'utensile da taglio e al percorso utensile che stai utilizzando.
Ad esempio, se stai lavorando un materiale duro, potrebbe essere necessario utilizzare una velocità del mandrino inferiore e una velocità di avanzamento più lenta per evitare il surriscaldamento dell'utensile da taglio e causare un'usura prematura. D'altro canto, se si lavora un materiale più morbido, è spesso possibile utilizzare una velocità del mandrino e un avanzamento più rapidi per aumentare la produttività.
2. Ridurre al minimo le modifiche agli strumenti
Il cambio utensile può richiedere molto tempo e può ridurre l’efficienza del processo di lavorazione. Per ridurre al minimo i cambi utensile, provare a utilizzare un singolo utensile da taglio per il maggior numero di operazioni possibile. È inoltre possibile utilizzare portautensili con taglienti multipli o inserti indicizzabili, che possono essere ruotati o sostituiti per prolungare la durata dell'utensile e ridurre la necessità di frequenti cambi utensile.
3. Ottimizzare il percorso utensile per l'evacuazione dei trucioli
L'evacuazione dei trucioli è una considerazione importante durante la lavorazione, poiché i trucioli possono accumularsi nell'area di taglio e causare danni all'utensile da taglio e al pezzo. Per ottimizzare il percorso utensile per l'evacuazione dei trucioli, provare a utilizzare un percorso utensile che consenta ai trucioli di cadere facilmente dall'area di taglio. È inoltre possibile utilizzare liquido refrigerante o lubrificante per eliminare i trucioli e ridurre l'attrito e il calore.
4. Utilizzare il software di simulazione
Il software di simulazione può essere uno strumento prezioso per ottimizzare il percorso utensile e prevedere le prestazioni del processo di lavorazione. Utilizzando il software di simulazione, è possibile visualizzare il percorso utensile, verificare collisioni e interferenze e apportare modifiche ai parametri di taglio e al percorso utensile prima di iniziare la lavorazione. Ciò può aiutarti a evitare errori costosi e a migliorare la qualità dei risultati della lavorazione.
Conclusione
Selezionare il percorso utensile corretto per la tua macchina CNC orizzontale è un passaggio fondamentale nel processo di lavorazione. Considerando il materiale del pezzo, la geometria, l'operazione di lavorazione, l'utensile da taglio e le capacità della macchina, è possibile scegliere il percorso utensile più adatto alla propria applicazione specifica. Seguendo i suggerimenti per ottimizzare il percorso utensile, puoi migliorare l'efficienza e la qualità dei risultati di lavorazione e ottenere il massimo dalla tua macchina CNC orizzontale.

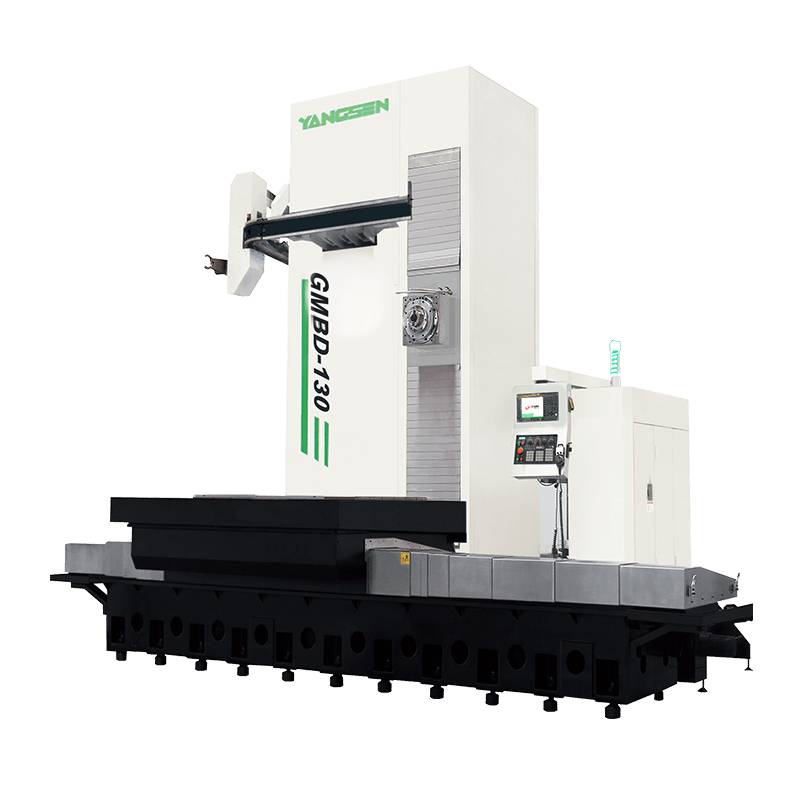

Se sei alla ricerca di una macchina CNC orizzontale o hai bisogno di aiuto per selezionare il percorso utensile giusto per la tua applicazione, ci farebbe piacere sentire la tua opinione. Offriamo una vasta gamma di alta qualitàCentro di lavoro per alesatura orizzontale GMBD - 110/8TEAlesatrice orizzontale CNC GMBD - 130/20Tche sono progettati per soddisfare le esigenze di una varietà di settori. Disponiamo inoltre di un team di ingegneri e tecnici esperti in grado di fornirvi consulenza e supporto esperti. Contattaci oggi per saperne di più sui nostri prodotti e servizi e per avviare una conversazione sulle tue esigenze di lavorazione.
Riferimenti
- Smith, J. (2020). Manuale di lavorazione CNC. Pressa di lavorazione.
- Jones, R. (2019). Ottimizzazione del percorso utensile per macchine CNC. Giornale di produzione.
- Marrone, S. (2018). Comprensione dei percorsi utensile nella lavorazione CNC. Lavorare oggi.
