Hai mai guardato un inserto in metallo duro e ti sei chiesto cosa significano quelle lettere e quei numeri? Capire come identificare gli inserti indicizzabili è essenziale per ogni macchinista e operatore CNC.
Ogni inserto segue un sistema di codifica ISO standard che ne rivela la forma, l'angolo di spoglia, la tolleranza, il grado e il rivestimento. Una volta compreso come interpretare queste designazioni, la selezione dell'inserto corretto per tornitura, fresatura o foratura diventa rapida e precisa.
Questa guida ti aiuterà a decodificare le marcature degli inserti passo dopo passo, in modo da poter migliorare la precisione della lavorazione, prolungare la durata dell'utensile e ridurre i costi di produzione. Semplifichiamo l'identificazione dell'inserto e rendiamo la selezione dell'utensile più semplice che mai!
Cosa sono gli inserti indicizzabili?
Inserti indicizzabilioffrono precisione, efficienza ed-efficacia in termini di costi, rendendoli una pietra miliare delle moderne operazioni di lavorazione. Gli inserti indicizzabili sono punte di taglio sostituibili utilizzate negli utensili di tornitura, fresatura e foratura CNC. Invece di riaffilare un utensile solido, gli operatori possono semplicemente ruotare o sostituire l'inserto quando il tagliente si usura - risparmiando tempo e costi.
Questi inserti sono generalmente realizzati in metallo duro, ceramica, CBN o PCD e sono fissati a un portautensile mediante viti o morsetti. Ogni inserto presenta più taglienti, consentendo un riutilizzo efficiente e prestazioni costanti.
Rispetto alle frese integrali o alle punte, gli inserti indicizzabili offrono un'eccellente flessibilità. Possono gestire un'ampia gamma di materiali - dall'acciaio e ghisa all'acciaio inossidabile e all'alluminio - semplicemente scambiando tipi o qualità di inserti.
Comprensione dei codici di identificazione degli inserti ISO
Ogni inserto indicizzabile è contrassegnato da un codice univoco che segue lo standard ISO 1832, che ne definisce la geometria, le dimensioni e le caratteristiche. A prima vista, questi codici - come CNMG120408 - possono sembrare confusi, ma una volta compresi, diventano uno strumento potente-guida alla selezione.
Analizziamo l'esempio CNMG120408:
C – Forma dell'inserto (forma di diamante C=80 gradi)
N – Angolo di scarico (N=0 gradi di scarico)
M – Classe di tolleranza (M=precisione media)
G – Tipo di rompitruciolo e stile di bloccaggio
12 – Dimensione inserto (lunghezza tagliente in mm × 1/10)
04 – Spessore inserto (in mm × 1/10)
08 – Raggio di punta (in mm × 1/100)
Questo formato di codifica aiuta gli operatori a identificare rapidamente l'inserto giusto per la loro applicazione - che si tratti di tornitura, fresatura o foratura.
Inserisci forme e relative applicazioni
La forma di un inserto indicizzabile è uno dei fattori più importanti nel determinare le sue prestazioni di taglio. Ciascuna forma offre un diverso equilibrio tra resistenza, accessibilità e finitura superficiale -, rendendo essenziale scegliere quella giusta per le proprie esigenze di lavorazione.
Ecco le forme degli inserti più comuni e le loro applicazioni tipiche:
| Forma | Codice | Angolo d'angolo | Uso tipico |
| C | Diamante da 80 gradi | Forte, versatile | Tornitura e sfacciatura generale |
| D | Diamante da 55 gradi | Nitido, preciso | Finitura e profilatura |
| T | Triangolo di 60 gradi | Tre taglienti | Taglio da leggero a medio |
| S | Quadrato di 90 gradi | Bordo molto forte | Sgrossature pesanti e tagli interrotti |
| R | Girare | Taglio liscio | Copiatura e contornatura |
Gli inserti W (trigono a 80 gradi) combinano resistenza e accessibilità, rendendoli una buona alternativa agli inserti di tipo C-.
Gli inserti a V (diamante a 35 gradi) forniscono un'eccellente portata per profili stretti ma sono meno durevoli sotto carichi pesanti.
In generale, le forme più forti (come S o C) sono ideali per la sgrossatura, mentre le forme più affilate (come D o V) sono più adatte per la finitura. La scelta della forma corretta dell'inserto aiuta a mantenere la stabilità, ridurre le vibrazioni e migliorare la qualità della superficie.
Angoli di scarico e designazioni di gioco
L'angolo di spoglia - noto anche come angolo di spoglia - determina lo spazio esistente tra il fianco dell'inserto e il pezzo. Svolge un ruolo cruciale nel flusso dei trucioli, nella dissipazione del calore e nella finitura superficiale. La scelta dell'angolo di scarico corretto garantisce un taglio più fluido e previene sfregamenti o danni all'utensile.
Nel sistema di identificazione dell'inserto ISO, la seconda lettera del codice rappresenta l'angolo di scarico:
| Codice | Angolo di scarico | Descrizione | Applicazione tipica |
| N | 0 gradi | Nessuna autorizzazione; bordo più forte | Utensili per sgrossatura pesante e spoglia negativa |
| P | 11 gradi | Autorizzazione standard | Tornitura e fresatura generale |
| C | 7 gradi | Luce libera | Finitura e semi-finitura |
| A | 3 gradi | Piccolo spazio | Finiture leggere, piccoli utensili |
| B | 5 gradi | Autorizzazione moderata | Carichi di taglio medi |
Angoli più piccoli (0 gradi –7 gradi) offrono maggiore resistenza del tagliente e stabilità per materiali duri o tagli interrotti.
Angoli più ampi (11 gradi o più) riducono le forze di taglio e migliorano la qualità della superficie, ideale per materiali teneri come alluminio o ottone.
Comprendere queste designazioni aiuta gli operatori a ottimizzare le prestazioni di taglio e a selezionare la giusta geometria dell'inserto per ciascuna operazione.
Tolleranze di inserimento, bloccaggio e rompitruciolo
La scelta corretta delle tolleranze degli inserti, dei metodi di bloccaggio e dei tipi di rompitruciolo è essenziale per una lavorazione precisa e prestazioni costanti.
Inserisci tolleranze
La ISO definisce le classi di tolleranza che indicano la precisione delle dimensioni e degli angoli dell'inserto.
Classi comuni: M (medio), G (generale), H (alto).
Gli inserti con tolleranza più elevata vengono utilizzati nelle operazioni di finitura in cui il controllo dimensionale rigoroso è fondamentale.
Metodi di serraggio
Gli inserti vengono trattenuti nel portautensile mediante viti, morsetti, cunei o blocchi superiori.
Il corretto bloccaggio garantisce rigidità e riduce le vibrazioni, prevenendo l'usura prematura.
Per la lavorazione ad alta-velocità o-per impieghi gravosi, sono preferibili i morsetti superiori o a cuneo per la migliore stabilità.
Rompitrucioli
I formatrucioli controllano la formazione e l'evacuazione dei trucioli.
I tipi includono forme positive, negative e specializzate per diversi materiali e condizioni di taglio.
La scelta corretta del rompitruciolo riduce il calore, previene l'aggrovigliamento dei trucioli e migliora la finitura superficiale.
Comprendendo come interagiscono i tipi di tolleranza, bloccaggio e rompitruciolo, gli operatori possono massimizzare la durata dell'utensile, mantenere la precisione della lavorazione e ottimizzare l'efficienza di taglio.
Inserisci gradi e rivestimenti
La scelta della qualità dell'inserto e del rivestimento corretti è fondamentale per ottenere prestazioni di taglio e durata utensile ottimali. I gradi indicano la composizione del materiale dell'inserto, mentre i rivestimenti migliorano la resistenza all'usura, la tolleranza al calore e la riduzione dell'attrito.
Materiali di inserto comuni
Carburo – Versatile, adatto alla maggior parte degli acciai e delle ghise.
Cermet – Offre un'eccellente resistenza all'usura e una finitura superficiale fine.
Ceramica – Elevata durezza, ideale per la finitura ad alta-velocità di acciai temprati.
CBN (nitruro di boro cubico): ideale per acciai temprati e leghe difficili-da-tagliare.
PCD (diamante policristallino): ottimale per materiali non-ferrosi come alluminio, rame e compositi.
Rivestimenti popolari
TiN (nitruro di titanio) – Riduce l'attrito, migliora la resistenza all'usura.
TiAlN/AlTiN – Fornisce un'elevata resistenza al calore per la lavorazione a secco o ad alta-velocità.
Al2O3 (Allumina) – Ideale per acciai temprati e materiali abrasivi.
La selezione della giusta combinazione di qualità e rivestimento garantisce che gli inserti funzionino in modo efficiente in varie condizioni di taglio, dalla sgrossatura alla finitura, e su una vasta gamma di materiali. Comprendere questi fattori consente agli operatori di massimizzare la produttività, ridurre l'usura degli utensili e migliorare la finitura superficiale.
Tipi comuni di inserti indicizzabili
Gli inserti indicizzabili sono classificati in base alla loro applicazione: tornitura, fresatura o foratura. Ogni tipo ha codici e caratteristiche specifici per adattarsi al portautensile e all'attività di lavorazione.

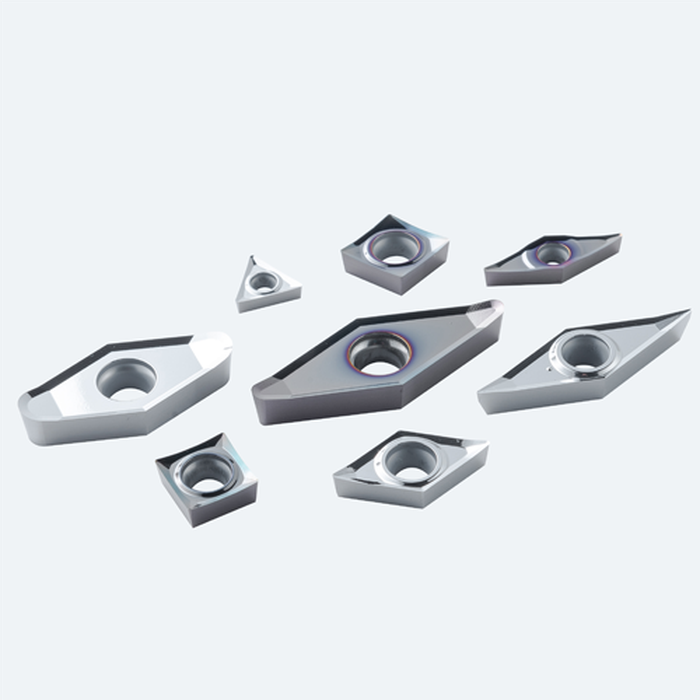

Inserti per tornitura
CNMG, DCMT, VBMT – Inserti popolari triangolari o a forma di diamante-.
Utilizzato per tornitura generale, sfacciatura e profilatura.
Presenta più taglienti per la rotazione e il riutilizzo.
Inserti per fresatura
APKT, SNMG, SEKN – Inserti quadrati, rombici o triangolari.
Progettato per operazioni di spianatura, fresatura a candela e scanalatura.
Formatrucioli e rivestimenti ottimizzati per la fresatura-specifica del materiale.
Inserti per foratura
WCMX, SOMT, XOMX – Punte di perforazione sostituibili per corpi di perforazione indicizzabili.
Consenti dimensioni precise dei fori e riduci i tempi di inattività sostituendo gli inserti usurati.
Ideale per applicazioni di foratura di metalli, ghisa e alluminio.
Come identificare un inserto sconosciuto
Identificare un inserto indicizzabile sconosciuto può sembrare difficile, ma un approccio sistematico lo rende semplice. Ecco una guida passo passo-passo-:
1. Esaminare la forma dell'inserto
Controlla il contorno: triangolare, quadrato, diamante, rotondo o trigono.
Notare l'angolo dell'angolo, che influisce sulla resistenza e sulla capacità di taglio.
2. Controllare l'angolo di scarico e la tolleranza
Osservare il fianco dell'inserto per determinare l'angolo di spoglia.
Misurare le dimensioni per stimare la classe di tolleranza se non contrassegnate.
3. Ispezionare contrassegni e codici
Cerca i codici ISO o del produttore sulla parte superiore.
Decodifica lettere e numeri per trovare forma, qualità e tipo di rompitruciolo.
4. Misura la dimensione e il raggio del naso
Utilizzare calibri o calibri per determinare lo spessore dell'inserto, la lunghezza del tagliente e il raggio dell'angolo.
5. Riferimenti-incrociati con i cataloghi
Confronta le tue misure e il tuo codice con i cataloghi dei produttori o i grafici online.
Garantisci la compatibilità con il tuo portautensile e l'operazione di lavorazione prevista.
Seguendo questi passaggi gli operatori possono identificare rapidamente qualsiasi inserto, scegliere l'applicazione corretta e mantenere l'efficienza della lavorazione di precisione.
Consigli pratici per i macchinisti
Capire come identificare gli inserti indicizzabili è solo una parte dell'equazione. L'applicazione delle migliori pratiche garantisce prestazioni costanti, una maggiore durata dell'utensile e operazioni di lavorazione più sicure.
Evita errori comuni
Non considerare la forma o la qualità dell'inserto solo in base all'aspetto.
Verificare sempre i codici ISO e le dimensioni prima del montaggio.
Conservazione ed etichettatura corrette
Conservare gli inserti nelle loro scatole originali o nei vassoi etichettati.
Archivia per tipo, forma e grado per evitare confusione-.
Ruotare o sostituire gli inserti regolarmente
Monitorare le prestazioni di taglio e la finitura superficiale.
Ruota gli inserti multi-tagliente o sostituisci tempestivamente quelli usurati per mantenere la precisione.
Abbina gli inserti ai portautensili
Assicurarsi che il sistema di bloccaggio e la geometria dell'inserto siano compatibili.
Un accoppiamento errato può causare vibrazioni, scarsa finitura superficiale o rottura dell'utensile.
Seguendo questi suggerimenti pratici, gli operatori possono massimizzare l'efficienza, ridurre i tempi di inattività e ottenere risultati di lavorazione superiori, sfruttando al massimo ogni inserto.
Conclusione
Padroneggiare come identificare gli inserti indicizzabili è essenziale per ogni macchinista CNC, ingegnere di attrezzature o professionista della lavorazione dei metalli. Comprendendo le forme degli inserti, i codici ISO, gli angoli di spoglia, le tolleranze, le qualità e i rivestimenti, è possibile selezionare con sicurezza l'inserto giusto per le operazioni di tornitura, fresatura e foratura. Questa conoscenza non solo migliora le prestazioni di taglio, ma prolunga anche la durata dell'utensile, riduce i tempi di inattività e migliora la finitura superficiale.
Che tu sia un principiante o un macchinista esperto, seguire un approccio sistematico all'identificazione degli inserti garantisce precisione, efficienza e risparmio sui costi nel flusso di lavoro di lavorazione.
